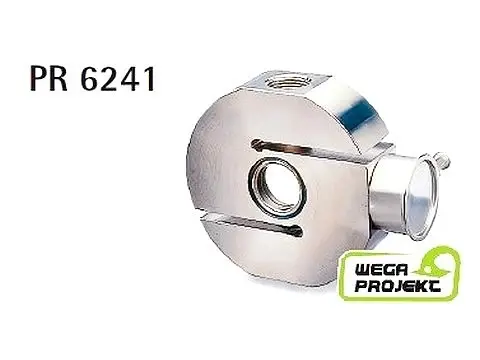

PR6241 Czujnik Tensometryczny
PR 6241 - czujnik zaprojektowany specjalnie dla przemysłu, przy wykorzystaniu najwyższej jakości technologii i standardów. Philips/GWT/Sartorius
SZCZEGÓŁY PRODUKTU
Wysoka wytrzymałość sprawia, że czujniki PR 6241 idealnie nadają się do pracy w trudnych i wymagających warunkach, gwarantując niezawodność. Ich głównym zastosowaniem są układy ważenia zbiorników i platform. Dzięki hermetycznej obudowie w standardzie IP68, czujniki te mogą pracować w szerokim zakresie temperatur, zanurzeniu w wodzie (do 1,5m przez 10 000h) i bez utraty parametrów pomiarowych wytrzymują przeciążenie do 150% obciążenia nominalnego. W ofercie jest także wersja czujnika przeznaczona do pracy w strefie zagrożonej wybuchem.
SPECYFIKACJA TECHNICZNA
Podstawowe parametry techniczne PR6241:
- zakres pomiarowy: 100kg, 200kg, 300kg, 500kg, 1t, 2t, 3t, 5t
- klasa dokładności: D1 (0,04% zakresu pomiarowego), C3 (0,015% zakresu pomiarowego – oprócz czujnika 100kg) oraz C6 (0,008% zakresu pomiarowego -oprócz czujników 100kg i 5t)
- wykonanie: stal nierdzewna
- klasa szczelności: IP68
- temperatura pracy: od -30 do +95 st. C , z zachowaniem parametrów od -10 do +55 st. C
- zasilanie czujnika: 4 .. 24 V
- sygnał wyjściowy: 2mV/V
- impedancja wejściowa: 650 +/- 6 Ohm
- impedancja wyjściowa: 610 +/- 1 Ohm (dla czujników klasy D1)
- 610 +/- 0,5 Ohm (dla czujników klasy C3)
- wersja iskrobezpieczna: EEx ib IIC T6 (PTB Nr Ex-92.C.2137)
- II 1G EEx ia IIC T6 (PTB 02 ATEX 2059)
Przykładowe numery czujników klasy D1:
PR 6241/12D1 Compression S-Type load cell 100 kg 2mV/V 60.0 5m 9405 262 41121
PR 6241/22D1 Compression S-Type load cell 200 kg 2mV/V 60.0 5m 9405 262 41221
PR 6241/32D1 Compression S-Type load cell 300 kg 2mV/V 60.0 5m 9405 262 41321
PR 6241/52D1 Compression S-Type load cell 500 kg 2mV/V 60.0 5m 9405 262 41521
PR 6241/13D1 Compression S-Type load cell 1 t 2mV/V 60.0 5m 9405 262 41131
PR 6241/23D1 Compression S-Type load cell 2 t 2mV/V 60.0 5m 9405 262 41231
PR 6241/33D1 Compression S-Type load cell 3 t 2mV/V 90.0 5m 9405 262 41331
PR 6241/53D1 Compression S-Type load cell 5 t 2mV/V 90.0 5m 9405 262 41531
Przykładowe numery czujników klasy D1 do pracy w strefie Ex:
PR 6241/12D1E Compression S-Type Load Cell 100 kg 2mV/V 60.0 5m 9405 662 41121
PR 6241/22D1E Compression S-Type Load Cell 200 kg 2mV/V 60.0 5m 9405 662 41221
PR 6241/32D1E Compression S-Type Load Cell 300 kg 2mV/V 60.0 5m 9405 662 41321
PR 6241/52D1E Compression S-Type Load Cell 500 kg 2mV/V 60.0 5m 9405 662 41521
PR 6241/13D1E Compression S-Type Load Cell 1 t 2mV/V 60.0 5m 9405 662 41131
PR 6241/23D1E Compression S-Type Load Cell 2 t 2mV/V 60.0 5m 9405 662 41231
PR 6241/33D1E Compression S-Type Load Cell 3 t 2mV/V 90.0 5m 9405 662 41331
PR 6241/53D1E Compression S-Type Load Cell 5 t 2mV/V 90.0 5m 9405 662 41531
Przykładowe numery czujników klasy C3:
PR 6241/22C3 Compression S-Type load cell 200 kg 2mV/V 60.0 5m 9405 262 41227
PR 6241/32C3 Compression S-Type load cell 300 kg 2mV/V 60.0 5m 9405 262 41327
PR 6241/52C3 Compression S-Type load cell 500 kg 2mV/V 60.0 5m 9405 262 41527
PR 6241/13C3 Compression S-Type load cell 1 t 2mV/V 60.0 5m 9405 262 41137
PR 6241/23C3 Compression S-Type load cell 2 t 2mV/V 60.0 5m 9405 262 41237
PR 6241/33C3 Compression S-Type load cell 3 t 2mV/V 90.0 5m 9405 262 41337
PR 6241/53C3 Compression S-Type load cell 5 t 2mV/V 90.0 5m 9405 262 41537
Przykładowe numery czujników klasy C3 do pracy w strefie Ex:
PR 6241/22C3E Compression S-Type Load Cell 200 kg 2mV/V 60.0 5m 9405 662 41227
PR 6241/32C3E Compression S-Type Load Cell 300 kg 2mV/V 60.0 5m 9405 662 41327
PR 6241/52C3E Compression S-Type Load Cell 500 kg 2mV/V 60.0 5m 9405 662 41527
PR 6241/13C3E Compression S-Type Load Cell 1 t 2mV/V 60.0 5m 9405 662 41137
PR 6241/23C3E Compression S-Type Load Cell 2 t 2mV/V 60.0 5m 9405 662 41237
PR 6241/33C3E Compression S-Type Load Cell 3 t 2mV/V 90.0 5m 9405 662 41337
PR 6241/53C3E Compression S-Type Load Cell 5 t 2mV/V 90.0 5m 9405 662 41537
Przykładowe numery czujników klasy C6:
PR 6241/22C6 Compression S-Type load cell 200 kg 2mV/V 60.0 5m 9405 262 41228
PR 6241/32C6 Compression S-Type load cell 300 kg 2mV/V 60.0 5m 9405 262 41328
PR 6241/52C6 Compression S-Type load cell 500 kg 2mV/V 60.0 5m 9405 262 41528
PR 6241/13C6 Compression S-Type load cell 1 t 2mV/V 60.0 5m 9405 262 41138
PR 6241/23C6 Compression S-Type load cell 2 t 2mV/V 60.0 5m 9405 262 41238
PR 6241/33C6 Compression S-Type load cell 3 t 2mV/V 90.0 5m 9405 262 41338
Przykładowe numery czujników klasy C6 do pracy w strefie Ex:
PR 6241/22C6E Compression S-Type Load Cell 200 kg 2mV/V 60.0 5m 9405 662 41228
PR 6241/32C6E Compression S-Type Load Cell 300 kg 2mV/V 60.0 5m 9405 662 41328
PR 6241/52C6E Compression S-Type Load Cell 500 kg 2mV/V 60.0 5m 9405 662 41528
PR 6241/13C6E Compression S-Type Load Cell 1 t 2mV/V 60.0 5m 9405 662 41138
PR 6241/23C6E Compression S-Type Load Cell 2 t 2mV/V 60.0 5m 9405 662 41238
PR 6241/33C6E Compression S-Type Load Cell 3 t 2mV/V 90.0 5m 9405 662 41338
klasa dokładności: D1, C3, C6, D1Ex, C3Ex
zakres: od 30 do 5000kg
